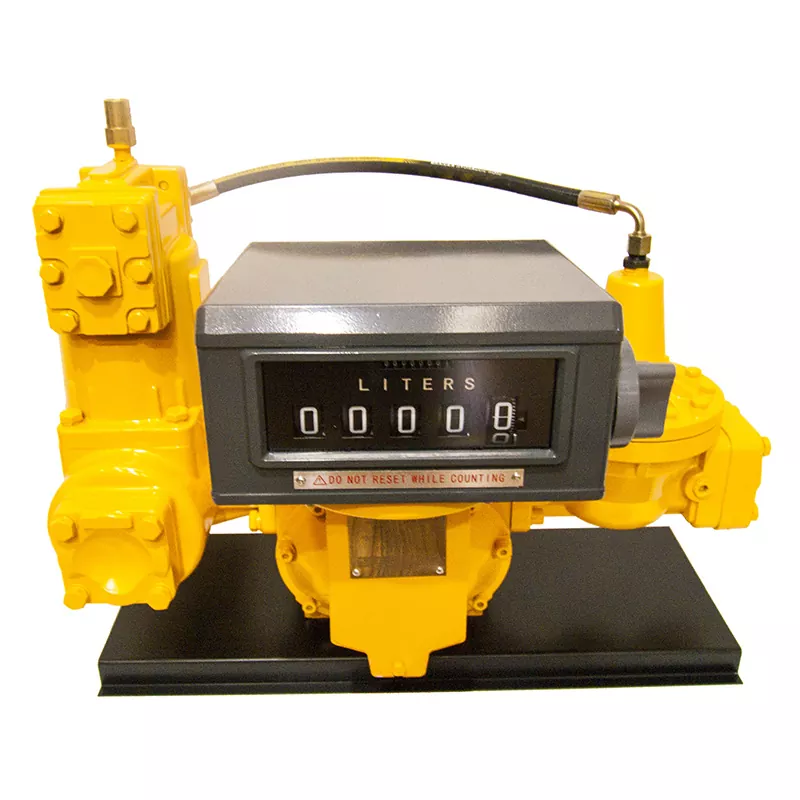

Inti dariLPGFM1 Flowmeteradalah cangkang silinder tertutup. Shell yang dipasang di dalam rotasi bebas di sekitar sumbu tengah drum silinder, drum oleh blade radial dipisahkan menjadi tiga atau empat ruang gas independen (atau 'bucket'). Setiap ruang memiliki bukaan celah lurus di dinding bagian dalam (dekat sumbu tengah) dan di dinding luar (dekat perumahan): pembukaan bagian dalam berfungsi sebagai saluran masuk ke ruang pengukuran kamar dan pembukaan luar berfungsi sebagai outlet kamar. Perumahan LPGFM1 diisi dengan sekitar setengah volume air atau minyak viskositas rendah sebagai cairan penyegelan, sehingga bagian bawah rotor terendam dalam cairan. Metode penyegelan cair ini adalah fitur utama dari flowmeter, yang menggantikan penyegelan mekanis dari flowmeter volumetrik tradisional dan mencapai operasi bebas bocor yang unik.
Gas dari saluran masuk flowmeter ke dalam alur kerja adalah sebagai berikut:
Tahap Tiup: Gas pertama ke arus dalam posisi spesifik ruang gas (seperti ruang). Pada saat ini, ruang A dari inlet bagian dalam hanya terpapar ke permukaan cairan, dan inlet yang terhubung ke gas mulai mengisi ruang A. Pada saat yang sama, ruang lain (mis. Kamar B) diisi dengan gas dan bukaan bagian dalam dan luarnya disegel oleh permukaan cair, membentuk ruang 'ember' yang tertutup - ruang pengukuran. Ruang ketiga (mis., Ruang C) memiliki outlet luar yang terpapar permukaan cair dan mulai melampiaskan gas ke outlet meter.
Drive dan Rotation: Ketika gas terus mengisi ruang A, silinder yang berputar dikenakan gaya yang tidak seimbang yang digerakkan oleh tekanan saluran masuk dan mulai berputar berlawanan arah jarum jam di sekitar sumbu pusatnya (arah rotasi tergantung pada desain dan ditampilkan berlawanan arah jarum jam dalam ilustrasi).
Pada saat yang sama, ruang A berputar ke posisi asli ruang B, dan bukaan bagian dalam dan luarnya disegel oleh permukaan cair, membentuk ruang pengukuran baru. Dengan cara ini, setiap ruang mengalami siklus: inflasi → pembentukan ruang tertutup → knalpot → reset dengan perendaman.
Dasar Pengukuran Volumetrik: Titik kuncinya adalah bahwa untuk setiap revolusi drum, volume gas yang sama dengan ‘jumlah ruang × volume kamar individu melewati meter. Misalnya, dalam kasus rotor empat ruang, satu revolusi melepaskan empat kali volume kamar. Jumlah rotasi silinder ditransmisikan ke indikator penghitungan eksternal (mis. Penghitung mekanis atau sensor elektronik) melalui mekanisme gearing, yang dapat secara akurat menambahkan volume total gas yang melewati flowmeter.
Flowmeter LPGBerdasarkan prinsip penyegelan cairnya, kelas unik flowmeter volumetrik non-kebocoran. Karakteristik kesalahannya (seperti linearitas, pengulangan) dan lainnya mengandalkan penyegelan mekanis dari flowmeter volumetrik (seperti roda girdle, membran) memiliki perbedaan yang signifikan, biasanya dengan akurasi yang sangat baik, akurasi pengukuran hingga level 0,2 hingga 0,5. Namun, prinsip operasi juga membawa batasan spesifik:
Keterbatasan Rentang Aliran: Untuk memastikan bahwa cairan dapat disegel secara efektif di ruang gas dan gas dapat dikeluarkan dengan lancar tanpa menyebabkan fluktuasi kekerasan pada tingkat cairan atau entrainment cairan, kecepatan rotasi silinder putar tidak bisa terlalu cepat. Ini secara langsung membatasi laju aliran maksimum yang dapat diukur. Oleh karena itu, meter aliran LPGFM1 terutama cocok untuk pengukuran gas aliran kecil yang akurat, yang biasa digunakan di laboratorium, kalibrasi meter standar, pemantauan aliran kecil dari proses khusus dan skenario lainnya.
Persyaratan Kompatibilitas Gas: Gas yang akan diukur tidak boleh dilarutkan dalam cairan penyegelan di dalam flowmeter, juga tidak dapat memiliki reaksi kimia atau interaksi dengan cairan penyegelan. Kegagalan untuk melakukannya dapat mengakibatkan kesalahan pengukuran (mis., Pembacaan volume kecil karena pembubaran gas), perubahan sifat cairan, atau bahkan kerusakan pada meter. Pemilihan cairan penyegelan yang sesuai (air, minyak atau cairan inert lainnya) sangat penting untuk pengukuran gas tertentu yang akurat.
Pertimbangan lain: Meter perlu dipasang secara horizontal dan tingkat cairan perlu dipertahankan pada tanda yang ditentukan saat digunakan. Perubahan suhu sekitar dapat mengakibatkan perubahan volume cairan penyegelan dan membutuhkan perhatian atau kompensasi. Meskipun sangat akurat, mereka biasanya relatif besar dalam ukuran dan berat dan membutuhkan pemeliharaan level dan kebersihan cairan secara teratur.
Singkatnya, flowmeters LPG, dengan akurasi tinggi, tidak ada kebocoran dan prinsip intuitif, menempati posisi penting di bidang pengukuran volume total gas aliran kecil, tetapi perlu secara ketat mengikuti rentang aliran yang berlaku dan persyaratan kompatibilitas cairan yang disegel gas.
